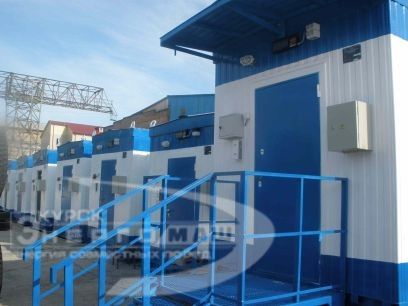

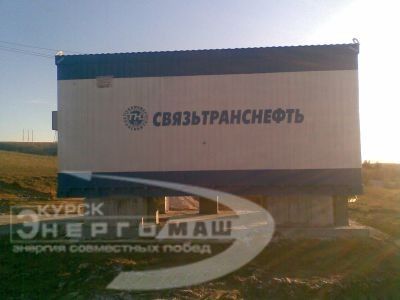

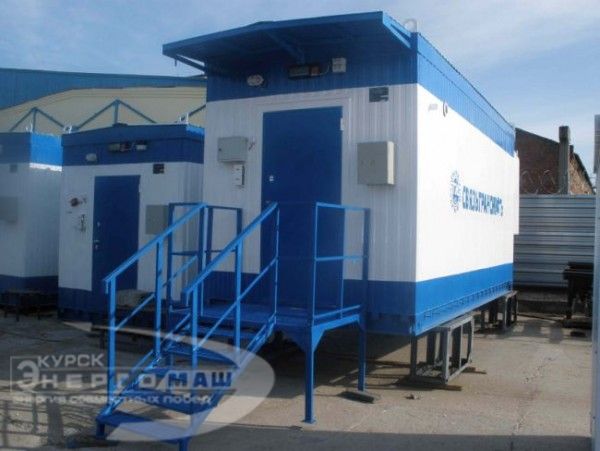

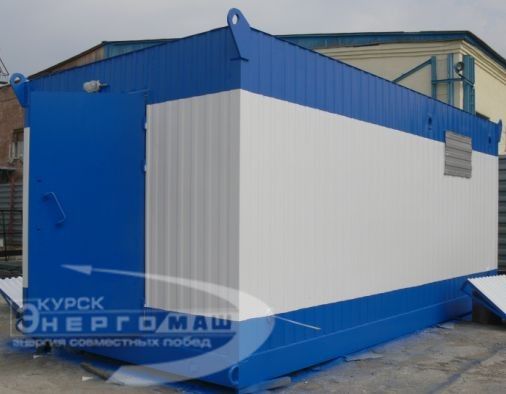

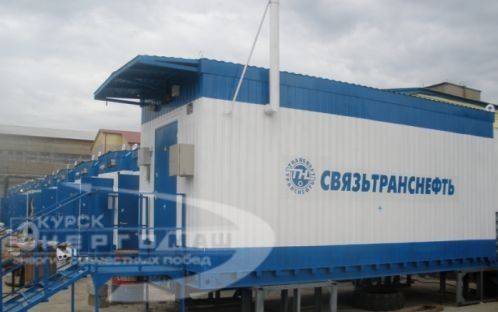

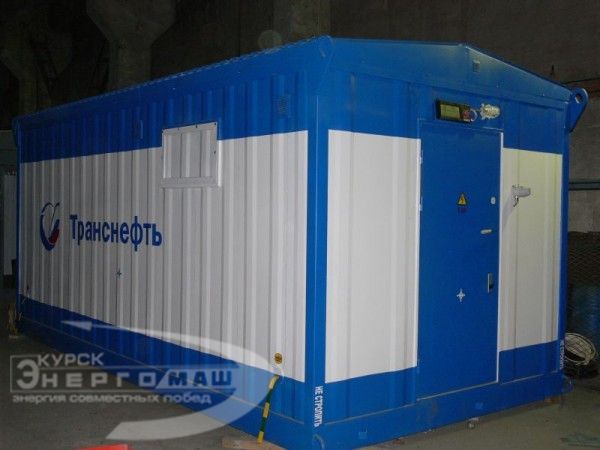

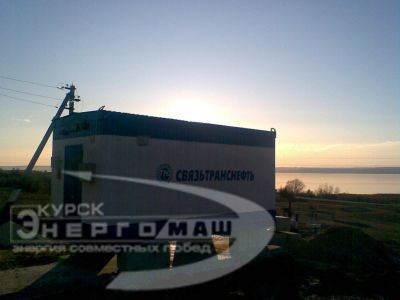

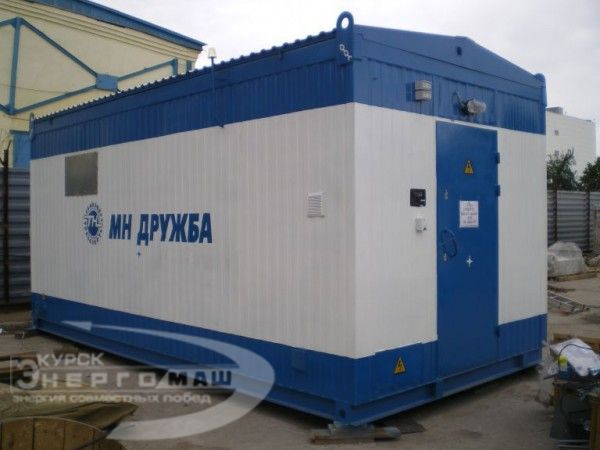

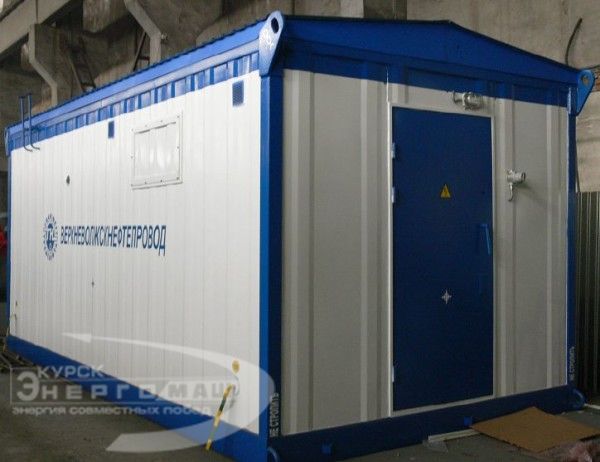

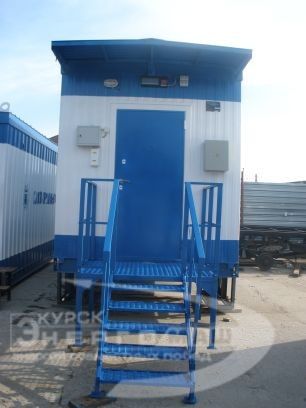

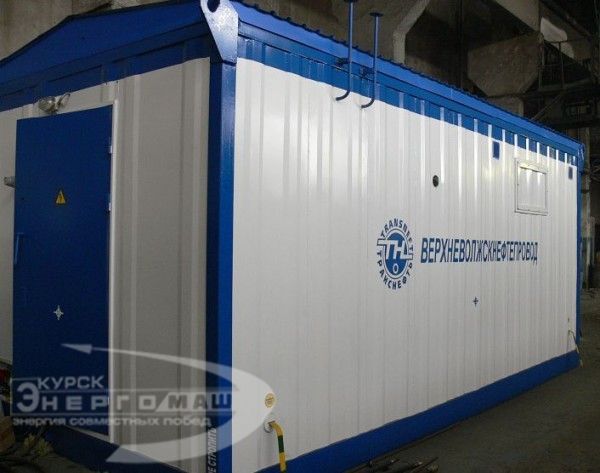

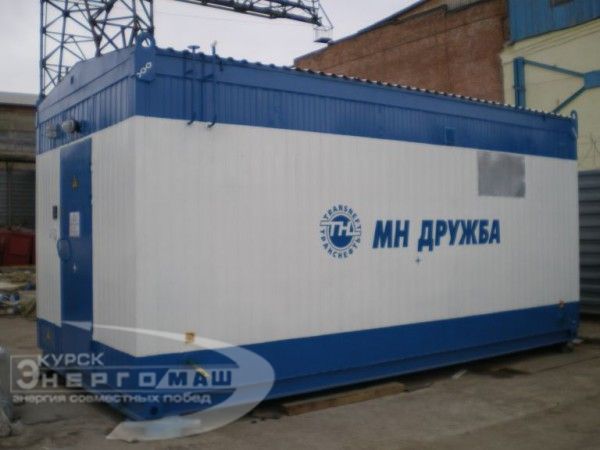

Блок-контейнер связи (аппаратная технологической связи), блок-контейнер пункта контроля и управления линейной телемеханики (БК-ПКУЛТМ)
Блок-контейнер связи (аппаратная технологической связи), блок-контейнер пункта контроля и управления линейной телемеханики (БК-ПКУЛТМ)
Основной функцией блок-контейнера связи является защита и обеспечение надежного функционирования инженерного оборудования по контролю и управлению объектами и сооружениями линейной части магистральных нефтепроводов.
Блок-контейнера выполнены в климатическом исполнении УХЛ 1 по ГОСТ 15150-69 и предназначены для:
- эксплуатации на открытом воздухе в любое время года и суток на территории РФ в строительно-климатических подрайонах прохождения магистральных нефтепроводов;
- размещения различного оборудования, для которого предусматриваются отдельные места его расположения, кабельные вводы и предусматривается возможность обеспечения его электроснабжением;
- обеспечения поддержания требуемого эксплуатационного режима внутри помещения блок-контейнера для устанавливаемого оборудования;
- обеспечения сохранности устанавливаемого в помещении блок-контейнера оборудования, путем обеспечения мер по вандало- и взломостойкости, а также препятствующих несанкционированному проникновению в помещение блок-контейнера людей и животных;
- размещения инженерных систем «жизнеобеспечения» блок-контейнера (системы поддержания температурного режима, системы охранной и пожарной сигнализации, системы автоматического пожаротушения, системы основного и аварийного освещения).
|
№
п/п
|
Наименование параметра
|
Количественные и качественные показатели
|
|
1
|
Габаритные размеры контейнера не более, длина×ширина×высота, мм:
· Исполнение 01 без КТП;

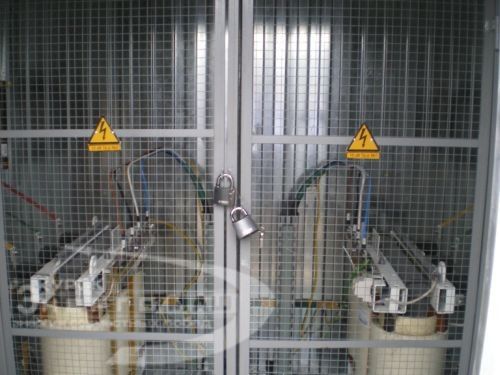

· Исполнение 12/22 с одним/двумя КТП до 80 кВА;
· Исполнение 23 с двумя КТП до 200 кВА;
· Исполнение 04 без КТП;
· Исполнение 05 без КТП.
|
3600(±150)х2490(±50)х2650(±50)
6100(±150)х2490(±50)х2650(±50)
6100(±150)х3000(±50)х2650(±50)
6100(±150)х2490(±50)х2975(±75)
6100(±150)х2490(±50)х2975(±75)
|
|
2
|
Снаряженная масса контейнера (собственная масса контейнера) не более, кг:
|
4500
|
|
3
|
Масса устанавливаемого оборудования, не более (максимальная допустимая полезная нагрузка Р), кг:
|
5500
|
|
4
|
Полная масса контейнера не более, кг:
|
10000
|
|
5
|
Климатическое исполнение
|
УХЛ 1 категории размещения по ГОСТ 15150-69
|
|
6
|
Термостойкость
|
По СНиП 11-3-79
|
|
7
|
Виды транспорта и способы транспортирования
|
а) автомобильный
б) железнодорожный (в габарите 02-ВМ по ГОСТ 9238-83) в) водный (морской и речной) г) авиаперевозка
|
|
8
|
Группа условий транспортирования
|
8 (ОЖ3) по ГОСТ 15150-69
|
|
9
|
Группа условий хранения
|
8(ОЖ3) ГОСТ 15150-69
|
